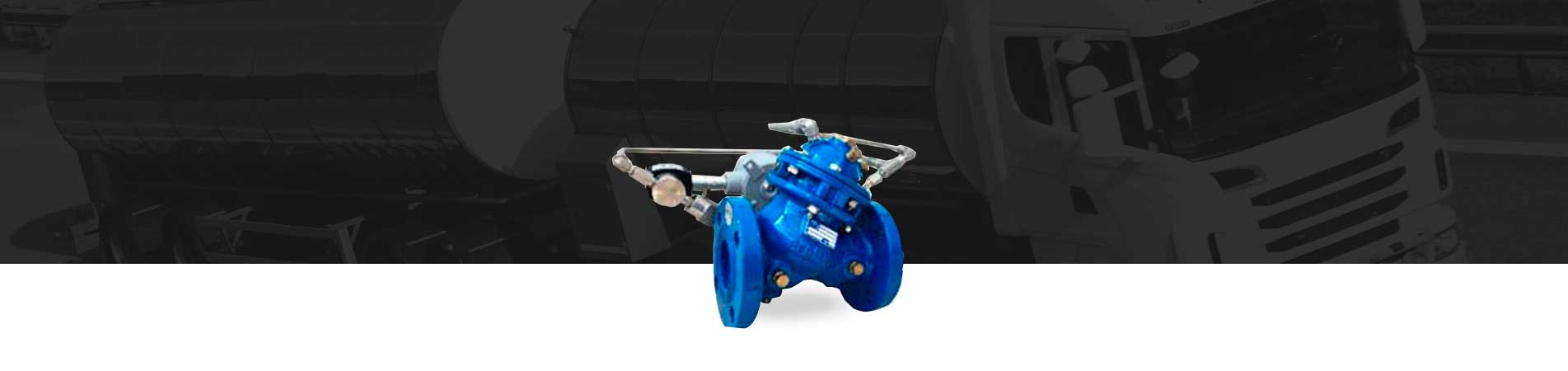

A válvula de controle eletrônico combina as vantagens de uma válvula de controle hidráulico com modulação e orientação pela pressão de funcionamento com o beneficio do controle eletrônico. Está válvula responde aos sinais do computador de vazão de acordo com os valores definidos.

APLICAÇÕES

A válvula de controle eletrônico é equipada com duas válvulas solenoides e duas válvulas agulha. O pré-determinador recebe o sinal da turbina de vazão, identificando a vazão momentânea do fluido, enviando sinal para a válvula de controle, onde a interação entre os dois solenoides determina a posição de abertura necessária de acordo com o comando do computador de vazão, restringindo a passagem do fluxo.

FUNCIONAMENTO

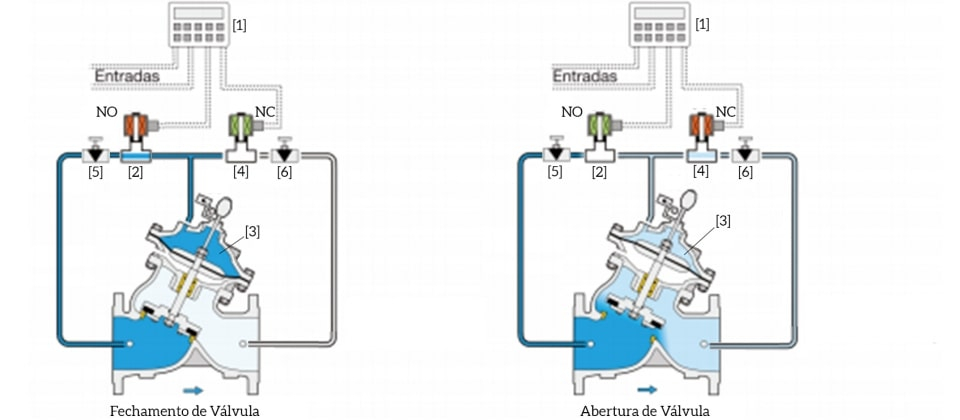

O solenoide NO (Normally Open) [2] aplica a pressão a câmara de controle superior [3], aproveitando a pressão diferencial da válvula para energizar o atuador do diafragma para uma posição mais fechada. O solenoide NC (Normally Close) de ajuste [4] libera a pressão da câmara de controle superior fazendo com que a válvula principal que fique mais aberta, trabalhando em estágios para limitar o volume de produto. O registro de agulha [5] & [6] controla a velocidade de abertura e fechamento da válvula.

CARACTERÍSTICAS

  • Orientada pela pressão de funcionamento.
  • Operação independente.
  • Controlada por solenoides.
  • Solenoides normalmente aberta ou normalmente fechada.
  • Ampla gama de pressões e tensões.
  • Controlador eletrônico compatível.
  • Modificação local ou remota dos valores.
  • Câmara dupla.
  • Abertura e fechamento eletrônicos.
  • Fluxo semi-reto.
  • Fluidez (Característica de fluxo linear).
